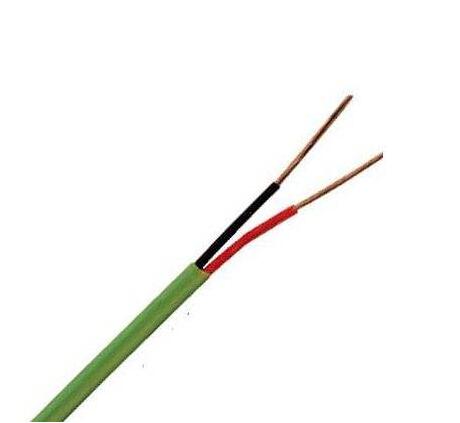

• 商品名稱：K型熱電偶用補償導線
• 添加時間：2019-11-12 11:29:29
• 推薦度：
•

一：產品特點及用途一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94（等效采用IEC584-3）的規定。本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。

二：產品執行標準GB/T4989-94（等效采用IEC584-3標準）

三：使用特性1． 導體zui高工作溫度：耐熱級：聚全氟乙丙烯（F46）200℃

可溶性聚四氟乙烯260℃，硅橡膠180℃

普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃

低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃

2． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃

氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃

3． 電纜允許彎曲半徑： 非鎧裝電纜zui小為外徑的6倍

銅帶屏蔽或鋼帶鎧裝點纜zui小為電纜外徑的12倍

氟塑料絕緣和護套zui小為電纜外徑的10倍

四：基本型號及名稱KX-FF46-RP1 KX-HA-FFRP  KX-GA-VV KX-HA-FGR

1：熱電偶用補償導線

2：本安型熱電偶用補償導線

3：補償電纜

4：本安型補償電纜

五：代號名稱和含義

 適用范圍：
補償導線和補償線纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長和補償型兩種。
使用特性：

1. 工作溫度耐熱用：zui高180℃、200℃和260℃三種。一般用：zui高70℃、90℃和105℃三種

2. 電纜長期允許的環境zui高工作溫度：

聚氯乙烯護套為：70℃、90℃和105℃。 硅橡膠護套不超過：180℃。 氟塑料護套不超過200℃。 PFA護套不超過260℃。

1. 電纜的敷設溫度應不低于：

固定敷設-60℃。非固定敷設-20℃

        2、推薦的允許彎曲半徑：氟塑料護套的電纜和鎧裝電纜，應不小于電纜的外徑的12倍
聚氯乙烯護套的電纜，應不小于電纜的外徑的10倍
